常見接頭之SMA

為什么SMA這么常見呢？

首先一起來跟小編認識下什么是SMA接頭，以及SMA接頭的特點有哪些？咱們一起往下看

.

SMA是一種典型的微波高頻連接器。其使用最高頻率是26.5GHz。

SMA的反極性，一般用到3GHz，主要用在室內天線。

SMA其典型特征是具有1/4-36UNS螺紋連接機構，外導體內徑為4.13mm，內導體外徑為1.27mm，介質是PTFE（聚四氟乙烯）。

其衍生系列有以下幾種：QMA、BMA等等...。在它的基礎上為擴頻產生了3.5mm、2.92mm、1.85mm、1.0mm等等。

SMA連接器也有很多形式，公頭、母頭、直頭、直角、隔板、配件等等。它通常用于在電路板之間提供RF連接，許多微波元件包括濾波器，衰減器，混頻器和振蕩器，使用SMA連接器。

作為射頻電路設計中，經常會在電路中加入SMA接頭用于輸入和輸出信號。在射頻電路中SMA接頭是最最最常見的接頭之一。

新一代的儀表上都配有SMA接頭或者相應的SMA轉換接頭。SMA接頭的質量也不一樣，單從對信號的質量影響的角度來說，好的SMA接頭提供良好的駐波比，對于信號反射小，可以有效的傳輸信號。

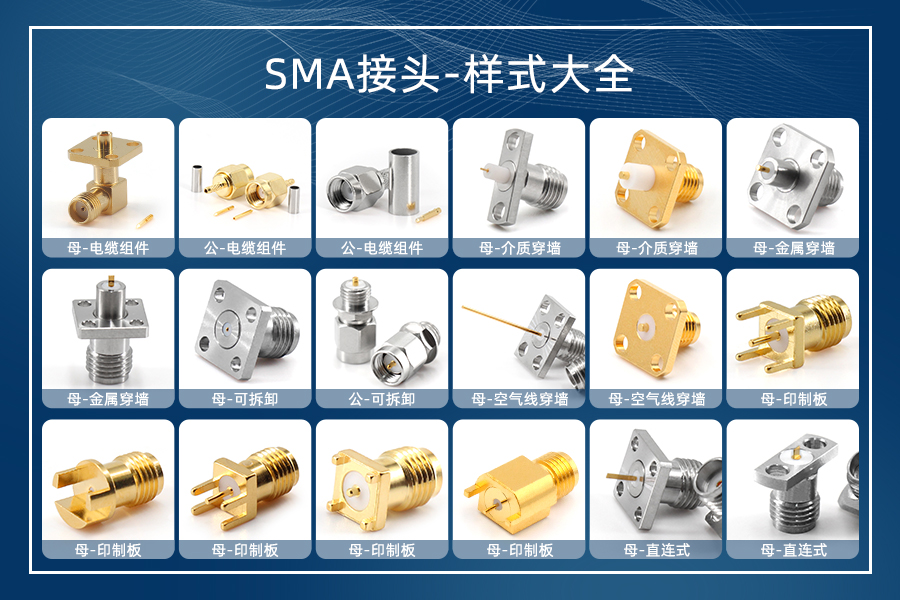

SMA接頭有很多種類型，從接口的連接上看，分為公頭和母頭（或稱為陽和陰）；從接法上看，有的可以直接插在PCB的側面，如果插在側面不方便的話，可以插在PCB的上上面，中間是信號，周圍四個腳是地；

還有一種是帶有螺絲固定的，主要用于屏蔽盒的射頻射頻電路的側壁連接。有帶有兩個或四個螺絲的。

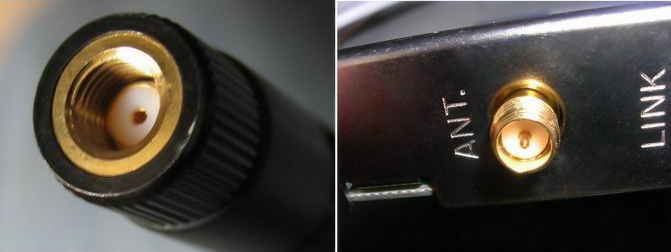

SMA的天線接口全稱應為SMA反極性接頭（簡稱為RPSMA），這種接口的無線設備是最最普及的，有70%以上的AP、無線路由器和90%以上的PCI接口的無線網卡都是采用這個接口，而這個接口大小適中，像手持對講機等設備也有不少是這種類型。

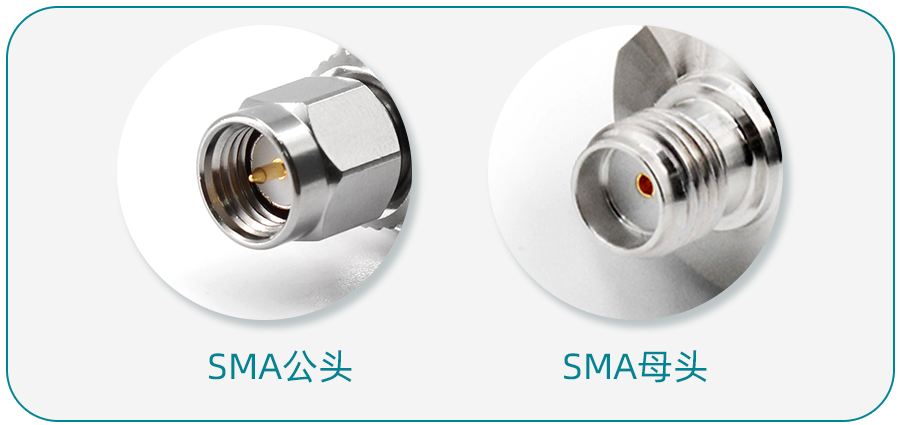

標準的SMA是：公頭“內螺紋+內針”，母頭“外螺紋+內孔”

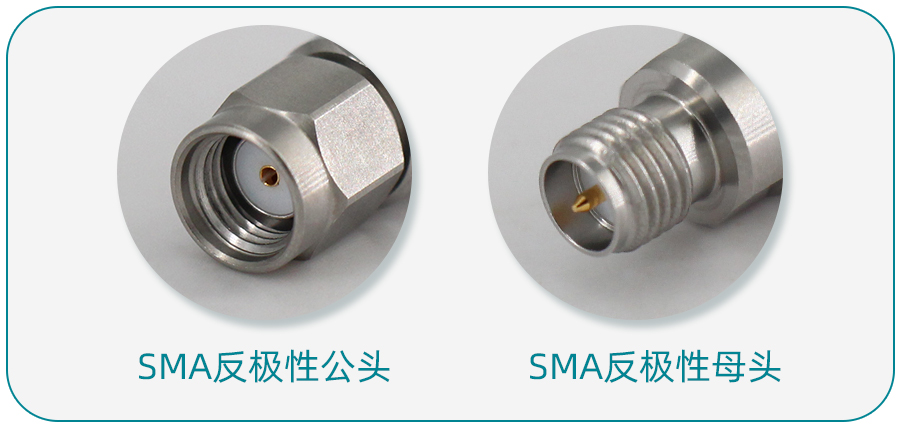

反極性RPSMA是：公頭“內螺紋+內孔”母頭“外螺紋+內針”

SMA-J或SMA male稱為標準SMA公頭，SMA-K或SMA female稱為標準SMA母頭。

SMA連接器是一種微型連接器，可使用最高18GHz/26.5GHz的條件下，其具有高力學強度、高耐久性、高可靠性及低VSWR（駐波比）等顯著特點。

SMA連接器在各種微型回路包括密封結構的使用條件下是最佳的選擇。SMA連接器可以適用于各種不同的場合。例如測試測量、移動通信、電子設備等等。

SMA主要性能指標有：

1、特性阻抗：50Ω

2、頻率范圍：配柔性電纜0~18GHz；配半柔、半剛性電纜0~26.5GHz

3、接觸電阻：內導體≤3.0mΩ；外導體≤2.0mΩ

4、絕緣阻抗：≥5000MΩ

5、介質內牙：1000V

6、電壓駐波比：配柔性電纜≤1.15+0.02；配半柔、半剛性電纜≤1.10+0.02

7、耐久性：500次

8、執行標準：MIL-C-39012

注意啦！??！

雖然現在已經很成熟，但SMA連接器的使用可能會擴大，因為許多新的RF系統看到它們的工作頻率可以很好地延伸到微波區域。雖然SMA連接器看起來非常類似于用于家用衛星電視和其他類似應用的標準家用連接器。這些家用連接器稱為F型同軸連接器，它們具有75Ω阻抗。它們具有不同的直徑，不能與SMA連接器配合 - 它們需要一個特殊的適配器，然后會出現阻抗不匹配。

SMA的來源

SMA同軸射頻連接器最初由Bendix ScinTIlla CorporaTIon和Omni-Spectra CorporaTIon在20世紀60年代設計。第一個SMA連接器設計用于141半剛性同軸電纜。最初的SMA連接器可稱為最小連接器，因為同軸電纜的中心形成了連接的中心引腳，無需在同軸中心導體和特殊連接器中心引腳之間進行過渡。它還具有以下優點：電纜電介質直接連接到界面而沒有氣隙。連接器的缺點是只能進行有限數量的連接/斷開循環。然而，對于使用半剛性同軸電纜的應用，這不太可能是一個問題，因為安裝通常在初始組裝后固定。

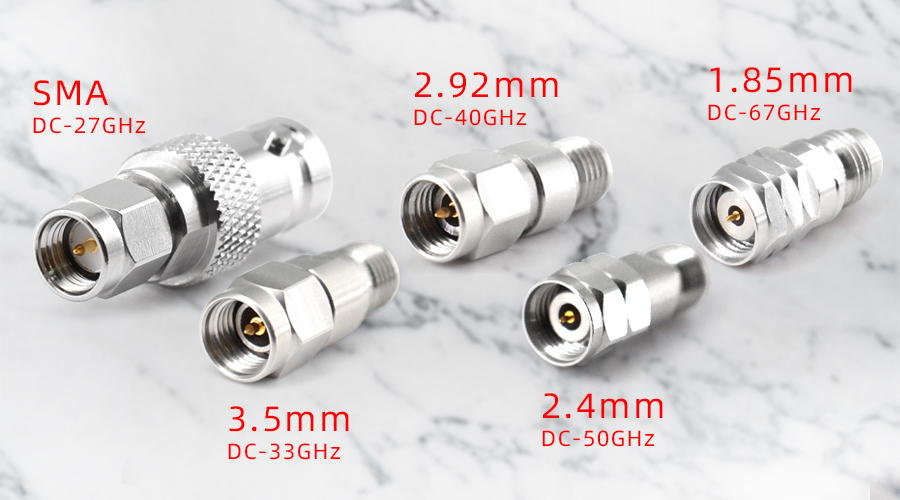

一圖快速區分SMA、3.5mm、2.92mm、2.4mm、1.85mm五種常見的射頻接頭

雖然這五種接頭外形結構十分相似，但適用的頻率范圍、制造工藝、主體材料、內導體鍍金厚度和外形機構等各有不同，應用領域也有有所不同。

注：雖機械兼容，但非必要不建議彼此互連。

圖上圖所示，這五種接頭十分相似，但了解它的命名含義，就能很快速地理解其中的區別。像1.85mm/2.4mm/2.92mm/3.5mm這四種接頭都是空氣介質，而他們4中接頭的明顯就是他們的外導體內徑分別為1.85mm/2.4mm/2.92mm/3.5mm，仔細對比即可分辨。而SMA更好區分，它的絕緣介質聚PTFE（聚四氟乙烯），通常叫做特氟龍或塑料王，是一種白色的介質。

那既然尺寸和外形這么相似，他們之間可以互連嗎？

答案是不可以，因為像2.92mm接頭的內導體及端面尺寸在設計時就考慮了和SMA以及3.5mm的兼容性，從理論上他們之間是彼此兼容的，但考慮到使用頻率和容差要求的不同，我們不建議彼此互連。如果使用時稍微不注意，輕則導致插損變大，重則對接頭造成不可逆的傷害。

可能會有人問，2.92mm和3.5mm既然可以兼容，那是不是也能和2.4mm兼容呢？

其實也不可以，2.4mm接頭用的是和SMA/2.92mm/3.5mm完全不一樣的設計標準，但是可以和1.85mm接頭彼此機械兼容。他們有更高的使用頻率，分別可到50GHz和70GHz，可以再更高的頻段中保持高性能，同時造價也更高；所以一定要記住！2.4mm和1.85mm接頭絕不能和2.92mm/3.5mm/SMA接頭互連，會直接造成不可挽回的器件損壞！
