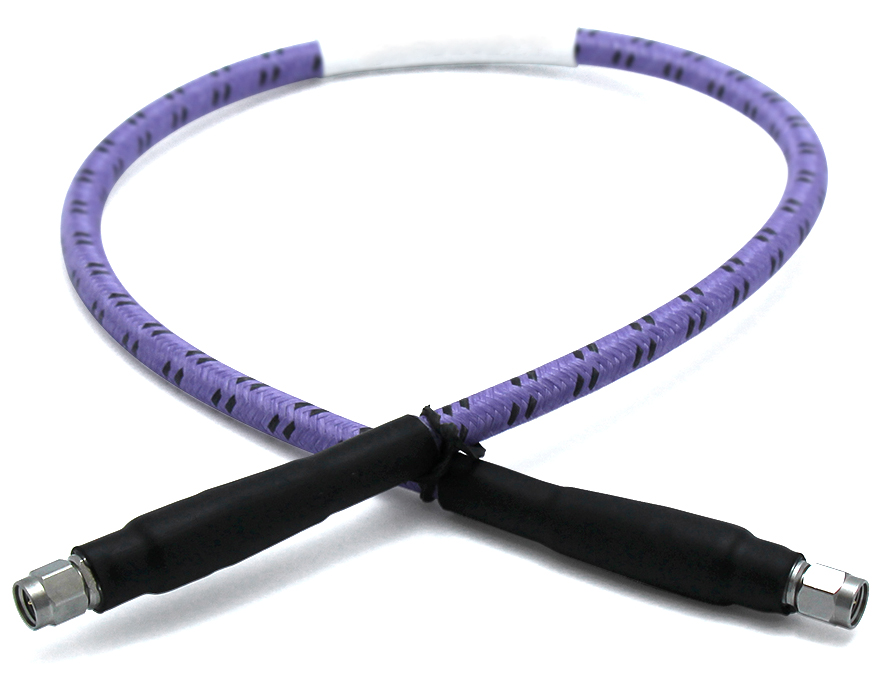

毫米波測試電纜組件之CT-P系列
2022/11/25
（一）簡介
鎧裝電纜是由不同材料導體裝在有絕緣材料的金屬套管中，被加工成彎曲的堅實組合體。鎧裝電纜包括鎧裝熱電偶、鎧裝熱電阻、鎧裝加熱器和鎧裝引線
它是由多層結構保護，且具有良好穩幅穩相指標、性能穩定、可靠耐用的測試電纜組件。并且是云器件及裝配車間、測試實驗室及自動化實驗設備應用上的理想產品。

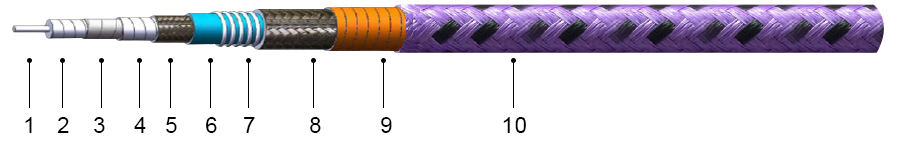

（二）裸電纜結構
1.內導體：鍍銀銅線
2.介質：低密度聚四氟乙烯LDPTFE
3.內屏蔽層：鍍銀扁銅帶編織
4.中間層：低密度聚四氟乙烯LDPTFE
5.外屏蔽層：鍍銀扁銅帶編織
6.護套：氟化乙丙烯FEP
7.內鎧甲：彈簧
8.加強編織層：鍍錫銅絲
9.防扭保護層：PTFE繞包帶
10.外護套：PTFE纖維絲（紫+黑）
（三）特性性能
物理機械特性（以CT18P為例）
| 護套外徑 | 8.20mm | 0.323inch | 拔插次數 | ＞5000 |
| 重量 | 0.138kg/m | 溫度范圍 | -55℃ ~ +125℃ | |
| 最小彎曲半徑 | 動態80mm | 動態40mm | 鎧甲抗壓 | 180N/25mm |
電性能（以CT18P為例）
| VSWR Max. | 連接器 | 3GHz | 6GHz | 18GHz |
| SMA | 1.10:1 | 1.15:1 | 1.25:1 | |
| N | 1.10:1 | 1.15:1 | 1.25:1 | |
| TNC | 1.10:1 | 1.15:1 | 1.30:1 | |
| 電容 | 24.3pf/ft=80pf/m | |||
| 阻抗 | 50 Ohms | |||
| 傳播速率 | 83% | |||
| 屏蔽效率 | ＞90dB | |||
| 幅度穩定性 | ≤±0.03dB@18GHz | |||
| 彎曲相位穩定性 | ≤±2.4°@18GHz | |||
電纜衰減及功率（以CT18P為例）
| 衰減（25℃） | 平均功率（40℃，海平面，僅電纜） | ||
| 頻率（MHz） | dB/100ft | dB/100m | Watts |
| 300 | 3.88 | 12.74 | 1438 |
| 500 | 5.03 | 16.49 | 1111 |
| 1000 | 7.14 | 23.41 | 783 |
| 3000 | 12.49 | 40.97 | 447 |
| 6000 | 17.83 | 58.51 | 313 |
| 10000 | 23.25 | 76.28 | 240 |
| 12000 | 25.57 | 83.90 | 218 |
| 18000 | 31.65 | 103.84 | 176 |
